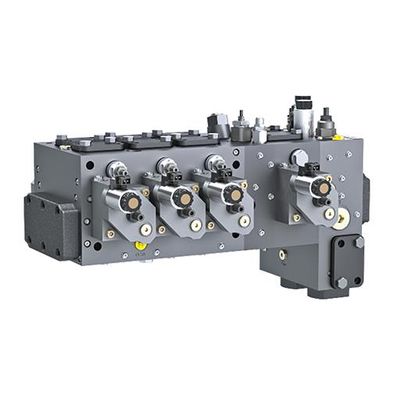

Linde - Main Control Monoblock Valve
Main control valve for load sensing systems in monoblock design. Three directional control valves in a common housing form the base of the manifold valve plate in monoblock design. This results in the most compact package.
Most popular related searches
pilot operated pressure relief valve
directional control valve
control valve
high-pressure valve
pressure relief valve
pilot-operated relief valve
monoblock control valve
pressure control valve
flow limiter
synchronization controller
- basic block: three directional control valves of identical nominal size in one cast housing
- designed for the Linde Synchron Control (LSC)-Load Sensing System
- nominal sizes 30, 25 and 18
- flows up to 600 l/min (size 30)
- broad dimensioned diameters and flow-optimized design of the supply channels
- extendable with directional control valves in sandwich design, in identical or differing nominal size
- pressure cut-off and additional functions integrated in connection plate
- special functions via intermediate plates
- optionally with hydraulic or electric piloting

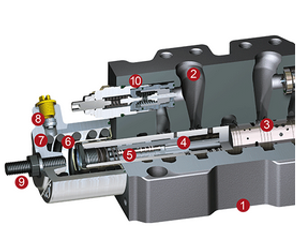

- Load Sensing Directional Control Valve: shown as sub plate mounted valve, alternatively available as sandwich valve
- Cross-sections: thoroughly dimensioned in several nominal sizes
- Valve control spool: with integrated compensators and pressure copiers
- Compensator: downstream, for compensation, one per side
- Pressure copier: integrated in compensator, one per side
- Centering spring: in two versions for two pilot pressure ranges
- Shim: independently adjustable start of function on each side
- Throttle check valve: in pilot pressure port, adjusting valve dynamics
- Mechanical stroke limiter: independent flow limitation on each side
- Pilot-operated pressure relief valves: with flat flow-pressure characteristic, make-up function optional
